오라클 19c ASH 리포트 수집 방법

OS환경 : Oracle Linux 7.6 (64bit)



DB 환경 : Oracle Database 19.3.0.0



방법 : 오라클 19c ASH 리포트 수집 방법

ASH 리포트는 2가지 타입으로 출력할수 있음
'html' HTML format (default)
'text' Text format
html 타입이 기본값이고 text 형식으로도 출력이 가능함





이 게시글에선 ASH 리포트를 수집하는 방법을 설명함
sqlplus 접속

1	$ sqlplus / as sysdba





ASH 리포트 수집

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204

순서1. ASH 리포트 출력용 sql 실행 SQL> @?/rdbms/admin/ashrpt.sql   Specify the Report Type ~~~~~~~~~~~~~~~~~~~~~~~ Enter 'html' for an HTML report, or 'text' for plain text Defaults to 'html'   순서2. ASH 리포트 출력 타입 입력, 엔터 입력시 기본값인 html 타입으로 선택됨 Enter value for report_type: html (ASH 리포트 출력 타입 입력)   Type Specified:  html   old   1: select '&&report_type' report_type_def from dual new   1: select 'html' report_type_def from dual       old   1: select '&&view_loc' view_loc_def from dual new   1: select 'AWR_PDB' view_loc_def from dual       Current Instance ~~~~~~~~~~~~~~~~      DB Id    DB Name      Inst Num Instance ----------- ------------ -------- ------------  3209222764 ORACLE19            1 oracle19       Instances in this Workload Repository schema ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~     DB Id      Inst Num   DB Name      Instance     Host ------------ ---------- ---------    ----------   ------ * 3209222764     1      ORACLE19     oracle19     oel7       Defaults to current database   Using database id: 3209222764   Enter instance numbers. Enter 'ALL' for all instances in a RAC cluster or explicitly specify list of instances (e.g., 1,2,3). Defaults to current instance.   Using instance number(s): 1     ASH Samples in this Workload Repository schema ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~   Oldest ASH sample available:  07-Jan-20 02:00:09   [ ###### mins in the past] Latest ASH sample available:  30-Jan-24 13:28:24   [      0 mins in the past]     Specify the timeframe to generate the ASH report ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Enter begin time for report:   --    Valid input formats: --      To specify absolute begin time: --        [MM/DD[/YY]] HH24:MI[:SS] --        Examples: 02/23/03 14:30:15 --                  02/23 14:30:15 --                  14:30:15 --                  14:30 --      To specify relative begin time: (start with '-' sign) --        -[HH24:]MI --        Examples: -1:15  (SYSDATE - 1 Hr 15 Mins) --                  -25    (SYSDATE - 25 Mins)   Defaults to -15 mins   순서3. ASH 리포트를 보려는 시작 시간 입력([MM/DD[/YY]] HH24:MI[:SS]) Enter value for begin_time: 01/30/24 13:20:00 (ASH 리포트를 보려는 시작 시간 입력) Report begin time specified: 01/30/24 13:20:00   Enter duration in minutes starting from begin time: Defaults to SYSDATE - begin_time Press Enter to analyze till current time   순서4. ASH 리포트를 보려는 종료 시간 입력(분)  ex) 10입력시 시작시간에서 10분뒤까지의 ASH 리포트를 출력함 Enter value for duration: 10   (ASH 리포트를 보려는 종료 시간 입력(분)) Report duration specified:   10   Using 30-Jan-24 13:20:00 as report begin time Using 30-Jan-24 13:30:00 as report end time     Specify Slot Width (using ashrpti.sql) for 'Activity Over Time' section ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~   -- Explanation: --   In the 'Activity Over Time' section of the ASH report, --   the analysis period is divided into smaller slots --   and top wait events are reported in each of those slots.   -- Default: --   The analysis period will be automatically split upto 10 slots --   complying to a minimum slot width of --     1 minute,  if the source is V$ACTIVE_SESSION_HISTORY or --     5 minutes, if the source is AWR_(PDB/ROOT)_ACTIVE_SESS_HISTORY.     Specify Slot Width in seconds to use in the 'Activity Over Time' section: Defaults to a value as explained above: Slot Width specified:     Specify Report Targets (using ashrpti.sql) to generate the ASH report ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~   -- Explanation: --   ASH Report can accept "Report Targets", --   like a particular SQL statement, or a particular SESSION, --   to generate the report on. If one or more report targets are --   specified, then the data used to generate the report will only be --   the ASH samples that pertain to ALL the specified report targets.   -- Default: --   If none of the report targets are specified, --   then the target defaults to all activity in the database instance.     Specify SESSION_ID (eg: from V$SESSION.SID) report target: Defaults to NULL: SESSION report target specified:     Specify SQL_ID (eg: from V$SQL.SQL_ID) report target: Defaults to NULL: (% and _ wildcards allowed) SQL report target specified:     Specify WAIT_CLASS name (eg: from V$EVENT_NAME.WAIT_CLASS) report target: [Enter 'CPU' to investigate CPU usage] Defaults to NULL: (% and _ wildcards allowed) WAIT_CLASS report target specified:     Specify SERVICE_HASH (eg: from V$ACTIVE_SERVICES.NAME_HASH) report target: Defaults to NULL: SERVICE report target specified:     Specify MODULE name (eg: from V$SESSION.MODULE) report target: Defaults to NULL: (% and _ wildcards allowed) MODULE report target specified:     Specify ACTION name (eg: from V$SESSION.ACTION) report target: Defaults to NULL: (% and _ wildcards allowed) ACTION report target specified:     Specify CLIENT_ID (eg: from V$SESSION.CLIENT_IDENTIFIER) report target: Defaults to NULL: (% and _ wildcards allowed) CLIENT_ID report target specified:     Specify PLSQL_ENTRY name (eg: "SYS.DBMS_LOB.*") report target: Defaults to NULL: (% and _ wildcards allowed) PLSQL_ENTRY report target specified:     Specify CONTAINER name (eg: NAME from V$PDBS) report target: Defaults to NULL: (% and _ wildcards allowed) CONTAINER report target specified:   Specify the Report Name ~~~~~~~~~~~~~~~~~~~~~~~ The default report file name is ashrpt_1_0130_1330.html.  To use this name, press  to continue, otherwise enter an alternative.   순서5. ASH 리포트의 출력 파일명 입력, 엔터 입력시 위에 있는 ashrpt_1_0130_1330.html 기본 이름으로 저장됨 (나의 경우 시작날짜_시간_종료날짜_시간_ashrpt_sid.html 로 지정함) Enter value for report_name: 20240130_1320_20240130_1330_ashrpt_oracle19.html   Using the report name 20240130_1320_20240130_1330_ashrpt_oracle19.html   Summary of All User Input ------------------------- Format         : HTML DB Id          : 3209222764 Inst num       : 1 Begin time     : 30-Jan-24 13:20:00 End time       : 30-Jan-24 13:30:00 Slot width     : Default Report targets : 0 Report name    : 20240130_1320_20240130_1330_ashrpt_oracle19.html . . (ASH 리포트 생성중) . . End of Report   Report written to 20240130_1320_20240130_1330_ashrpt_oracle19.html 완료됨





출력파일 로컬 pc나 gui를 볼수있는 화면에서 실행해서 ASH 리포트 확인





ASH 리포트 출력파일 샘플
text 타입

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

$ cat 20240130_1320_20240130_1330_ashrpt_oracle19.txt ASH Report For ORACLE19/oracle19   DB Name         DB Id    Instance     Inst Num Release     RAC Host ------------ ----------- ------------ -------- ----------- --- ------------ ORACLE19      3209222764 oracle19            1 19.0.0.0.0  NO  oel7   CPUs           SGA Size       Buffer Cache        Shared Pool    ASH Buffer Size ---- ------------------ ------------------ ------------------ ------------------    2      1,024M (100%)       252M (24.6%)       264M (25.8%)        4.0M (0.4%) In-memory Area Size ------------------        0.0M (0.0%)               Analysis Begin Time:   30-Jan-24 13:20:00             Analysis End Time:   30-Jan-24 13:30:00                  Elapsed Time:        10.0 (mins)             Begin Data Source:   V$ACTIVE_SESSION_HISTORY               End Data Source:   V$ACTIVE_SESSION_HISTORY                  Sample Count:          77       Average Active Sessions:        0.13   Avg. Active Session per CPU:        0.06                 Report Target:   None specified   Top User Events            DB/Inst: ORACLE19/oracle19  (Jan 30 13:20 to 13:30)                     No data exists for this section of the report.           -------------------------------------------------------------   Top Background Events      DB/Inst: ORACLE19/oracle19  (Jan 30 13:20 to 13:30)                                                                  Avg Active Event                               Event Class     % Activity   Sessions ----------------------------------- --------------- ---------- ---------- CPU + Wait for CPU                  CPU                  90.91       0.12 control file parallel write         System I/O            7.79       0.01 DIAG idle wait                      Idle                  1.30       0.00           -------------------------------------------------------------

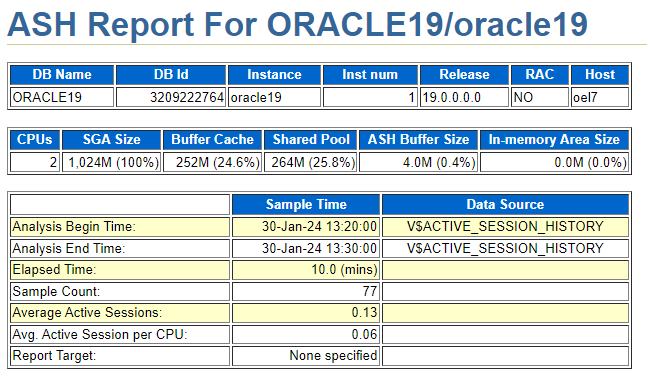

html 타입





리포트 수집 방법 및 AWR 관련 링크

오라클 19c AWR 란 ( https://positivemh.tistory.com/1013 )

오라클 19c AWR 리포트 수집 방법 ( https://positivemh.tistory.com/1012 )
오라클 19c ASH 리포트 수집 방법 ( https://positivemh.tistory.com/1011 )

오라클 19c AWR 비교 리포트 수집 방법 ( https://positivemh.tistory.com/1014 )

오라클 19c AWR 에 저장된 정보 확인(awrinfo.sql) ( https://positivemh.tistory.com/780 )

오라클 19c AWR  데이터 export 방법 ( https://positivemh.tistory.com/836 )

오라클 무료 모니터링 툴 ASH Viewer 설치 가이드 ( https://positivemh.tistory.com/966 )





참조 :

https://docs.oracle.com/en/database/oracle/oracle-database/19/tgdba/gathering-database-statistics.html#GUID-56AEF38E-9400-427B-A818-EDEC145F7ACD
https://www.oracle.com/technetwork/oem/grid-control/overview/con9715-bestkeptsecrets-2806698.pdf
https://docs.oracle.com/en/database/oracle/oracle-database/19/tgdba/analyzing-sampled-data.html#GUID-A40B1029-D042-41B6-B596-C77BDCEC722B
https://docs.oracle.com/en/database/oracle/oracle-database/19/tgdba/measuring-database-performance.html#GUID-270E36D0-D7D7-4235-8280-CA3EDD68F8E6
