OS환경 : Oracle Linux 7.6 (64bit)



DB 환경 : Oracle Database 19.6.0.0



방법 : 오라클 19c RAC IP 변경 방법(IP Change)

오라클 19c 2node RAC 환경에서 Public IP, Virtual IP, Scan IP, Private IP 를 변경하는 테스트

기존 IP 리스트

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
$ cat /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6

##Public
192.168.137.10 oel19db1
192.168.137.20 oel19db2

##Private
10.10.10.10 oel19db1-priv
10.10.10.20 oel19db2-priv

##Virtual
192.168.137.100 oel19db1-vip
192.168.137.200 oel19db2-vip

##SCAN
192.168.137.150 oel19db-scan

Public, Virtual, Scan IP를 192.168.137.n 대역에서 192.168.200.n 대역으로 변경할 예정

Private IP를 10.10.10.n 대역에서 10.10.200.n 대역으로 변경할 예정

*(IP 제일 끝자리만 변경하는 경우 /etc/hosts 및 OS IP만 변경해주면됨)





작업 전 참고사항
* $GRID_HOME 이란 grid 의 HOME 경로임
* oifcfg 명령은 한쪽 노드에서만 실행해도 됨(한쪽에서 명령어 실행하면 양쪽다 적용됨)
* /etc/hosts 수정은 양쪽 노드에서 다 해주어야함

* #은 root 유저, $는 oracle(grid)유저를 나타냄





목차

0. 사전작업

1. Public IP 변경

2. Virtual IP 변경

3. Scan IP 변경

4. Private IP 변경





절차를 간단하게 설명하면

1번, 2번 노드 Grid의 Public IP 대역 변경 후

Virtual IP 정보 확인 후

OS 에서 실제 IP(IP, /etc/hosts)를 변경 후

각 노드의 Virtual IP 를 변경한 뒤

각 노드의 Scan IP를 변경함

이후 Private IP를 변경 함





0. 사전 작업

OS에 등록되어있는 네트워크 정보 확인(netstat)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1번 노드
# netstat -ni
Kernel Interface table
Iface             MTU    RX-OK RX-ERR RX-DRP RX-OVR    TX-OK TX-ERR TX-DRP TX-OVR Flg
ens32            1500     1292      0      0 0          1156      0      0      0 BMRU
ens32:1          1500      - no statistics available -                        BMRU
ens35            1500   105208      0      0 0         95408      0      0      0 BMRU
ens35:1          1500      - no statistics available -                        BMRU
lo              65536    11652      0      0 0         11652      0      0      0 LRU

2번 노드
# netstat -ni
Kernel Interface table
Iface             MTU    RX-OK RX-ERR RX-DRP RX-OVR    TX-OK TX-ERR TX-DRP TX-OVR Flg
ens32            1500     1265      0      0 0           778      0      0      0 BMRU
ens32:1          1500      - no statistics available -                        BMRU
ens32:2          1500      - no statistics available -                        BMRU
ens35            1500    94241      0      0 0        105448      0      0      0 BMRU
ens35:1          1500      - no statistics available -                        BMRU
lo              65536   110178      0      0 0        110178      0      0      0 LRU





OS에 등록되어있는 네트워크 정보 확인(ifconfig)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
1번 노드
# ifconfig
ens32: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.137.10  netmask 255.255.255.0  broadcast 192.168.137.255
        inet6 fe80::20c:29ff:fed3:6d16  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:d3:6d:16  txqueuelen 1000  (Ethernet)
        RX packets 1358  bytes 144259 (140.8 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 1199  bytes 497717 (486.0 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens32:1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.137.100  netmask 255.255.255.0  broadcast 192.168.137.255
        ether 00:0c:29:d3:6d:16  txqueuelen 1000  (Ethernet)

ens35: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.10.10.10  netmask 255.255.255.0  broadcast 10.10.10.255
        inet6 fe80::20c:29ff:fed3:6d20  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:d3:6d:20  txqueuelen 1000  (Ethernet)
        RX packets 108619  bytes 106960757 (102.0 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 100307  bytes 104267128 (99.4 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens35:1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 169.254.29.124  netmask 255.255.224.0  broadcast 169.254.31.255
        ether 00:0c:29:d3:6d:20  txqueuelen 1000  (Ethernet)

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 12430  bytes 5315593 (5.0 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 12430  bytes 5315593 (5.0 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

2번 노드
# ifconfig
ens32: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.137.20  netmask 255.255.255.0  broadcast 192.168.137.255
        inet6 fe80::250:56ff:fe3d:54c6  prefixlen 64  scopeid 0x20<link>
        ether 00:50:56:3d:54:c6  txqueuelen 1000  (Ethernet)
        RX packets 1300  bytes 176208 (172.0 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 808  bytes 121505 (118.6 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens32:1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.137.150  netmask 255.255.255.0  broadcast 192.168.137.255
        ether 00:50:56:3d:54:c6  txqueuelen 1000  (Ethernet)

ens32:2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.137.200  netmask 255.255.255.0  broadcast 192.168.137.255
        ether 00:50:56:3d:54:c6  txqueuelen 1000  (Ethernet)

ens35: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.10.10.20  netmask 255.255.255.0  broadcast 10.10.10.255
        inet6 fe80::250:56ff:fe39:a3bc  prefixlen 64  scopeid 0x20<link>
        ether 00:50:56:39:a3:bc  txqueuelen 1000  (Ethernet)
        RX packets 101993  bytes 104825909 (99.9 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 110394  bytes 107777990 (102.7 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens35:1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 169.254.2.149  netmask 255.255.224.0  broadcast 169.254.31.255
        ether 00:50:56:39:a3:bc  txqueuelen 1000  (Ethernet)

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 111778  bytes 370243441 (353.0 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 111778  bytes 370243441 (353.0 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

각각 ens와 ip가 아래와 같음

Public IP ens32 : 192.168.137.10, 192.168.137.20
Virtual IP ens32:1 : 192.168.37.100, 192.168.37.200
Private IP ens35 : 10.10.10.10, 10.10.10.20

(169 대역과 lo는 무시)





1. Public IP 변경

Public 변경시 GRID 는 내리지 않고 작업함

(OS 에서 IP 변경으로 노드 재부팅이 필요한 경우가 아니면 GRID를 재기동 할 필요가 없음, 롤링 방식으로 수행할 수 있음)





Public IP 변경 절차는 1번 노드에서만 적용하면 2번 노드도 같이 적용됨

기존 네트워크 정보 확인

1
2
3
# $GRID_HOME/bin/oifcfg getif
ens32  192.168.137.0  global  public
ens35  10.10.10.0  global  cluster_interconnect,asm





기존 Public IP 정보 삭제 및 확인

예시와 같이 입력

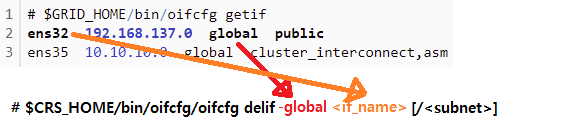

Public IP delif 예시

1
2
3
# $GRID_HOME/bin/oifcfg delif -global ens32
# $GRID_HOME/bin/oifcfg getif
ens35  10.10.10.0  global  cluster_interconnect,asm

Public IP 정보가 정상적으로 삭제됨





새로운 Public IP 정보 입력 및 확인

예시와 같이 입력

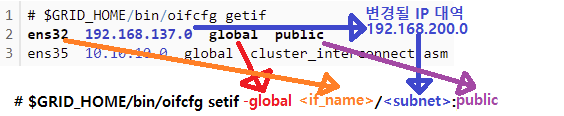

Public IP setif 예시

1
2
3
4
# $GRID_HOME/bin/oifcfg setif -global ens32/192.168.200.0:public
# $GRID_HOME/bin/oifcfg getif
ens35  10.10.10.0  global  cluster_interconnect,asm
ens32  192.168.200.0  global  public

Public IP 정보가 정상적으로 변경됨





2. Virtual IP 변경

OS IP, 네트워크 변경 후 OS 재기동 또는 grid 재기동을 하는 경우 vip가 올라오지 않음

이 경우 아래 단계를 건너뛰고 아래에 있는 "Virtual IP 변경" 작업을 시작하면됨





기존 네트워크 정보 확인

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

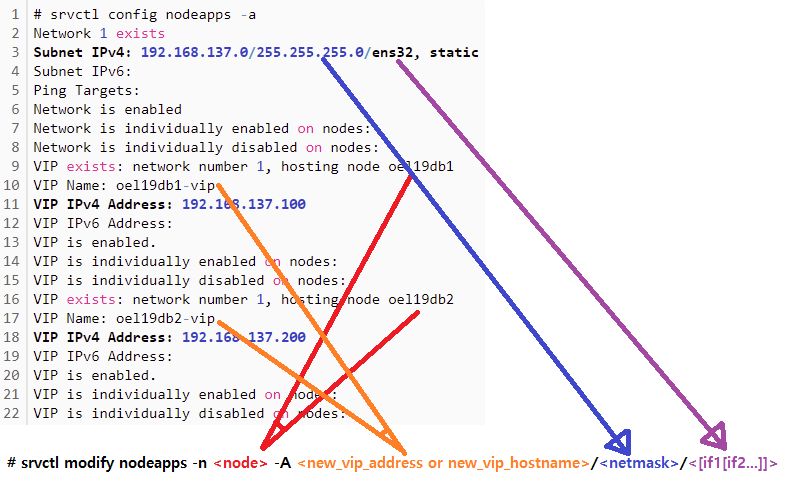

# srvctl config nodeapps -a
Network 1 exists
Subnet IPv4: 192.168.137.0/255.255.255.0/ens32, static
Subnet IPv6:
Ping Targets:
Network is enabled
Network is individually enabled on nodes:
Network is individually disabled on nodes:
VIP exists: network number 1, hosting node oel19db1
VIP Name: oel19db1-vip
VIP IPv4 Address: 192.168.137.100
VIP IPv6 Address:
VIP is enabled.
VIP is individually enabled on nodes:
VIP is individually disabled on nodes:
VIP exists: network number 1, hosting node oel19db2
VIP Name: oel19db2-vip
VIP IPv4 Address: 192.168.137.200
VIP IPv6 Address:
VIP is enabled.
VIP is individually enabled on nodes:
VIP is individually disabled on nodes:

vip 1번, 2번 모두가 192.168.137 대역임





VIP 상태 확인

1
2
3
4
5
6
7
8
# crsctl stat res -| grep -A1 vip
ora.oel19db1.vip
      1        ONLINE  ONLINE       oel19db1                 STABLE
ora.oel19db2.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE
--
ora.scan1.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE

모두 정상 ONLINE 상태





VIP 리소스 중지(db, vip)

1
2
3
4
5
6
7
8
9
예시
$ srvctl stop instance -<db_name> -<node_name> (선택사항)
$ srvctl stop vip -<node_name> -f

사용
$ srvctl stop instance -d ORADB -n oel19db1
$ srvctl stop instance -d ORADB -n oel19db2
$ srvctl stop vip -n oel19db1 -f
$ srvctl stop vip -n oel19db2 -f





리소스 중지 되었는지 확인

1
2
3
4
5
6
7
8
$ crsctl stat res -| grep -A1 vip
ora.oel19db1.vip
      1        OFFLINE OFFLINE                               STABLE
ora.oel19db2.vip
      1        OFFLINE OFFLINE                               STABLE
--
ora.scan1.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE

1번, 2번 vip가 정상적으로 OFFLINE 됨





나의 경우 가상머신(1번 노드, 2번 노드) 의 NAT 대역 자체를 변경 해줘야 해서 grid 및 OS 종료가 필요함

grid 및 OS를 종료하지 않고 OS의 IP, 네트워크를 변경한 상태라면 아래 단계를 건너뛰고 아래에 있는 "Virtual IP 변경" 작업을 시작하면됨

grid 종료

1
2
3
4
5
1번 노드
# crsctl stop crs

2번 노드
# crsctl stop crs





OS 에서 네트워크, IP 변경

/etc/hosts 백업(1번 노드, 2번 노드 모두)

1
2
# cp -av /etc/hosts /etc/hostsbak
/etc/hosts -> /etc/hostsbak





/etc/hosts 파일 수정(1번 노드, 2번 노드 모두)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# vi /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
##Public
192.168.200.10 oel19db1
192.168.200.20 oel19db2

##Private
10.10.10.10 oel19db1-priv
10.10.10.20 oel19db2-priv

##Virtual
192.168.200.100 oel19db1-vip
192.168.200.200 oel19db2-vip

##SCAN
192.168.200.150 oel19db-scan

Public, Virtual, Scan IP 만 192.138.200.n 으로 변경





OS의 IP 변경

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1번 노드
# vi /etc/sysconfig/network-scripts/ifcfg-ens32
(생략)
기존 IPADDR=192.168.137.10
변경 IPADDR=192.168.200.10
PREFIX=24
기존 GATEWAY=192.168.137.2
변경 GATEWAY=192.168.200.2
DNS1=168.126.63.1
IPV6_PRIVACY=no

2번 노드
# vi /etc/sysconfig/network-scripts/ifcfg-ens32
(생략)
기존 IPADDR=192.168.137.20
변경 IPADDR=192.168.200.20
PREFIX=24
기존 GATEWAY=192.168.137.2
변경 GATEWAY=192.168.200.2
DNS1=168.126.63.1
IPV6_PRIVACY=no





OS 종료

1
2
3
4
5
1번 노드
# init 0

2번 노드
# init 0

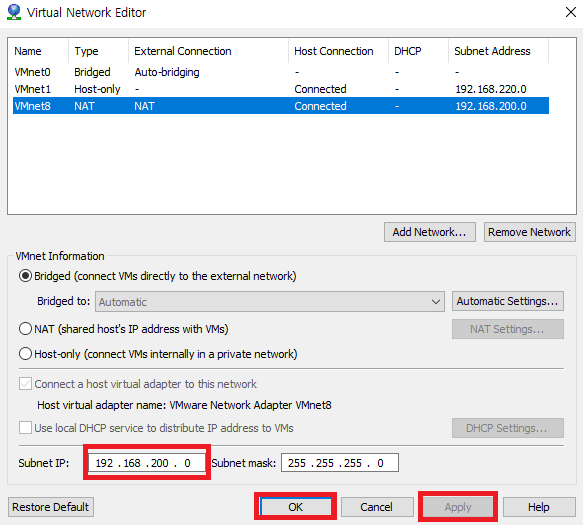

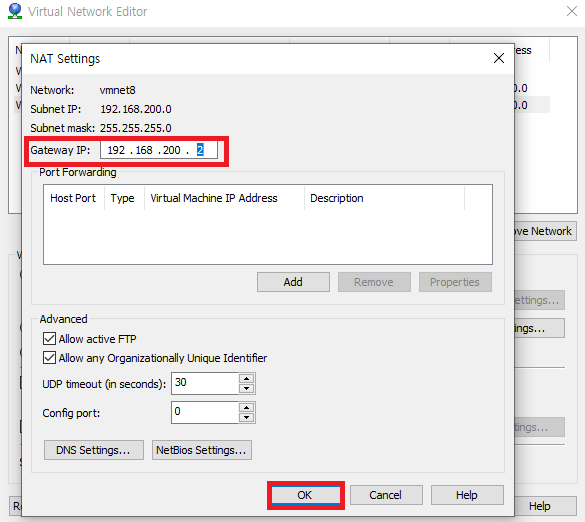

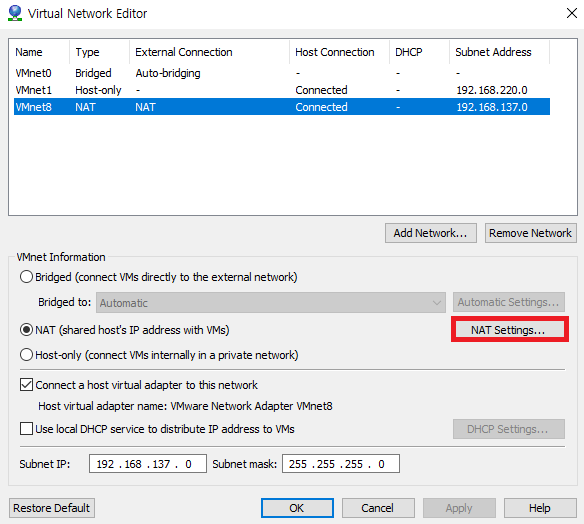

VM NAT 대역 변경

vmware Edit - Vritual Network Editor... 선택





NAT 선택 후 NAT Settings.. 선택





Gateway IP 변경(192.168.137.2 에서 192.168.200.2 으로 변경)





Subnet IP 변경(192.168.137.0 에서 192.168.200.0 으로 변경)

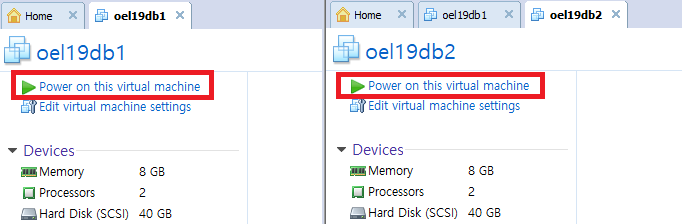

OS 기동





변경된 IP로 노드 접속 후 IP 확인

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
1번 노드
# ifconfig
ens32: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.200.10  netmask 255.255.255.0  broadcast 192.168.200.255
        inet6 fe80::20c:29ff:fed3:6d16  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:d3:6d:16  txqueuelen 1000  (Ethernet)
        RX packets 360  bytes 46650 (45.5 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 304  bytes 60519 (59.1 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens35: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.10.10.10  netmask 255.255.255.0  broadcast 10.10.10.255
        inet6 fe80::20c:29ff:fed3:6d20  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:d3:6d:20  txqueuelen 1000  (Ethernet)
        RX packets 14692  bytes 14375736 (13.7 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 18134  bytes 15391585 (14.6 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
(169 대역과 lo는 생략함)

2번 노드
# ifconfig
ens32: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.200.20  netmask 255.255.255.0  broadcast 192.168.200.255
        inet6 fe80::250:56ff:fe3d:54c6  prefixlen 64  scopeid 0x20<link>
        ether 00:50:56:3d:54:c6  txqueuelen 1000  (Ethernet)
        RX packets 1333  bytes 198214 (193.5 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 1467  bytes 206192 (201.3 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens35: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.10.10.20  netmask 255.255.255.0  broadcast 10.10.10.255
        inet6 fe80::250:56ff:fe39:a3bc  prefixlen 64  scopeid 0x20<link>
        ether 00:50:56:39:a3:bc  txqueuelen 1000  (Ethernet)
        RX packets 18484  bytes 15320983 (14.6 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 15075  bytes 16068968 (15.3 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
(169 대역과 lo는 생략함)

정상적으로 OS IP가 변경됨





Virtual IP 변경(root유저)

예시와 같이 입력

vip 변경 예시

1
2
3
4
5
1번 노드
# srvctl modify nodeapps -n oel19db1 -A oel19db1-vip/255.255.255.0/ens32

2번 노드
# srvctl modify nodeapps -n oel19db2 -A oel19db2-vip/255.255.255.0/ens32

위 명령 입력시 수동으로 vip 리소스를 start 시키지 않아도 자동으로 ONLINE 상태가 되었음





자동으로 ONLINE 되지 않는 경우도 수동 기동

1
2
3
4
5
6
예시
$ srvctl start vip -n <node_name>

사용
$ srvctl start vip -n oel19db1
$ srvctl start vip -n oel19db2





Virtual IP 변경 확인

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# srvctl config nodeapps -a
Network 1 exists
Subnet IPv4: 192.168.200.0/255.255.255.0/ens32, static
Subnet IPv6:
Ping Targets:
Network is enabled
Network is individually enabled on nodes:
Network is individually disabled on nodes:
VIP exists: network number 1, hosting node oel19db1
VIP Name: oel19db1-vip
VIP IPv4 Address: 192.168.200.100
VIP IPv6 Address:
VIP is enabled.
VIP is individually enabled on nodes:
VIP is individually disabled on nodes:
VIP exists: network number 1, hosting node oel19db2
VIP Name: oel19db2-vip
VIP IPv4 Address: 192.168.200.200
VIP IPv6 Address:
VIP is enabled.
VIP is individually enabled on nodes:
VIP is individually disabled on nodes:

정상적으로 변경됨





Virtual IP 상태 확인

1
2
3
4
5
6
7
8
$ crsctl stat res -| grep -A1 vip
ora.oel19db1.vip
      1        ONLINE  ONLINE       oel19db1                 STABLE
ora.oel19db2.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE
--
ora.scan1.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE

정상적으로 ONLINE 상태로 확인됨





3. Scan IP 변경

기존 네트워크 정보 확인

1
2
3
4
5
6
$ $GRID_HOME/bin/srvctl config scan
SCAN name: oel19db-scan, Network: 1
Subnet IPv4: 192.168.200.0/255.255.255.0/ens32, static
Subnet IPv6:
SCAN 1 IPv4 VIP: 192.168.137.150
SCAN VIP is enabled.

현재 192.168.137 대역임





기존 Scan 리소스 확인

1
2
3
4
5
6
$ crsctl stat res -| grep --A1 "SCAN|scan"
ora.LISTENER_SCAN1.lsnr
      1        ONLINE  ONLINE       oel19db2                 STABLE
--
ora.scan1.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE





기존 Scan 리소스 중지 및 확인

1
2
3
4
5
6
7
8
$ $GRID_HOME/bin/srvctl stop scan_listener
$ $GRID_HOME/bin/srvctl stop scan
$ crsctl stat res -| grep --A1 "SCAN|scan"
ora.LISTENER_SCAN1.lsnr
      1        OFFLINE OFFLINE                               STABLE
--
ora.scan1.vip
      1        OFFLINE OFFLINE                               STABLE

정상적으로 중지됨





Scan IP 변경 및 확인

($GRID_HOME/bin/srvctl modify scan_listener -u 명령은 scan vip 수가 변경 되었을때 입력하면됨(업데이트명령))

1
2
3
4
5
6
7
8
# $GRID_HOME/bin/srvctl modify scan -n oel19db-scan
# $GRID_HOME/bin/srvctl modify scan_listener -u
# $GRID_HOME/bin/srvctl config scan
SCAN name: oel19db-scan, Network: 1
Subnet IPv4: 192.168.200.0/255.255.255.0/ens32, static
Subnet IPv6:
SCAN 1 IPv4 VIP: 192.168.200.150
SCAN VIP is enabled.

192.168.200 대역으로 변경됨





Scan 리소스 시작 및 확인

1
2
3
4
5
6
7
8
$ $GRID_HOME/bin/srvctl start scan
$ $GRID_HOME/bin/srvctl start scan_listener
$ crsctl stat res -| grep --A1 "SCAN|scan"
ora.LISTENER_SCAN1.lsnr
      1        ONLINE  ONLINE       oel19db2                 STABLE
--
ora.scan1.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE

정상적으로 기동됨





4. Private IP 변경

gpnp 프로파일 백업($GRID_HOME/gpnp/{hostname}/profiles/peer)

1
2
3
4
5
6
7
8
9
10
# cd $GRID_HOME/gpnp/oel19db1/profiles/peer
# cp -p profile.xml profile.xmlbak
# ls -al
total 16
drwxr-x--- 2 oracle dba   90 Jul 28 04:04 .
drwxr-x--- 3 oracle dba   18 Mar  4  2020 ..
-rw-r--r-- 1 oracle dba 1863 Jul 27 23:27 profile.old
-rw-r--r-- 1 oracle dba 1873 Mar  4  2020 profile_orig.xml
-rw-r--r-- 1 oracle dba 1936 Jul 27 23:29 profile.xml
-rw-r--r-- 1 oracle dba 1936 Jul 27 23:29 profile.xmlbak

* grid 11.2 부터 Private IP는 OCR 뿐만 아니라 gpnp 프로필에도 저장됨
Private 네트워크를 사용할 수 없거나 정의가 잘못된 경우 CRSD 프로세스가 시작되지 않고 이후에 OCR을 변경할 수 없음
따라서 Private 네트워크 구성을 수정할 때 주의가 필요함
올바른 순서로 변경을 수행하는 것이 중요하고 gpnp 프로필의 수동 변경은 지원되지 않음 (gpnptool을 이용해야함)





기존 네트워크 정보 확인

1
2
3
$ $GRID_HOME/bin/oifcfg getif
ens35  10.10.10.0  global  cluster_interconnect,asm
ens32  192.168.200.0  global  public

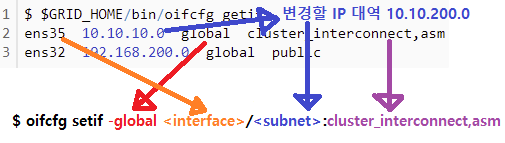

새로운 Private IP 정보 입력 및 확인

예시와 같이 입력

Private IP setif 예시

1
2
3
4
5
$ $GRID_HOME/bin/oifcfg setif -global ens35/10.10.200.0:cluster_interconnect,asm
$ $GRID_HOME/bin/oifcfg getif
ens35  10.10.10.0  global  cluster_interconnect,asm
ens32  192.168.200.0  global  public
ens35  10.10.200.0  global  cluster_interconnect,asm





ASM LISTENER도 있으므로 ASM LISTENER 정보도 변경해야함

(ASM LISTENER은 Private IP를 사용함)

1
2
3
4
5
# ps -ef|grep tns
root        21     2  0 02:29 ?        00:00:00 [netns]
oracle   11080     1  0 02:35 ?        00:00:00 /ORA19/app/grid/19.3.0/bin/tnslsnr ASMNET1LSNR_ASM -no_crs_notify -inherit
oracle   14066     1  0 02:41 ?        00:00:00 /ORA19/app/grid/19.3.0/bin/tnslsnr LISTENER -no_crs_notify -inherit
root     30091  9101  0 04:02 pts/0    00:00:00 grep --color=auto tns

ASM LISTENER 이름이 ASMNET1LSNR_ASM임





기존 ASM LISTENER 정보 확인

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
$ TNS_ADMIN=$GRID_HOME/network/admin
$ lsnrctl status ASMNET1LSNR_ASM

LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 28-JUL-2021 04:14:17

Copyright (c) 19912019, Oracle.  All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=IPC)(KEY=ASMNET1LSNR_ASM)))
STATUS of the LISTENER
------------------------
Alias                     ASMNET1LSNR_ASM
Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
Start Date                28-JUL-2021 02:35:38
Uptime                    0 days 1 hr. 38 min. 39 sec
Trace Level               off
Security                  ON: Local OS Authentication
SNMP                      OFF
Listener Parameter File   /ORA19/app/grid/19.3.0/network/admin/listener.ora
Listener Log File         /ORA19/app/oracle/diag/tnslsnr/oel19db1/asmnet1lsnr_asm/alert/log.xml
Listening Endpoints Summary...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=ASMNET1LSNR_ASM)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.10.10.10)(PORT=1525)))
Services Summary...
Service "+ASM" has 2 instance(s).
  Instance "+ASM1", status READY, has 2 handler(s) for this service...
  Instance "+ASM2", status READY, has 1 handler(s) for this service...
Service "+ASM_DATA" has 2 instance(s).
  Instance "+ASM1", status READY, has 2 handler(s) for this service...
  Instance "+ASM2", status READY, has 1 handler(s) for this service...
Service "+ASM_OCR_VOTE" has 2 instance(s).
  Instance "+ASM1", status READY, has 2 handler(s) for this service...
  Instance "+ASM2", status READY, has 1 handler(s) for this service...
The command completed successfully





새로운 ASM LISTENER 추가

1
2
3
4
5
예시
$ srvctl add  listener -asmlistener -l {new ASM LISTENER NAME} -subnet {new subnet}

사용
$ srvctl add listener -asmlistener -l ASMNEWLSNR_ASM -subnet 10.10.200.0





ASM LISTENER 정보 확인

1
2
3
4
5
6
7
$ srvctl config asm
ASM home: <CRS home>
Password file: +OCR_VOTE/orapwASM
Backup of Password file: +OCR_VOTE/orapwASM_backup
ASM listener: LISTENER
ASM instance count: 3
Cluster ASM listener: ASMNET1LSNR_ASM,ASMNEWLSNR_ASM

기존 ASM LISTENER(ASMNET1LSNR_ASM)와 새로 추가한 ASM LISTENER(ASMNEWLSNR_ASM) 이 존재함





기존 ASM LISTENER 삭제 및 확인

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
$ srvctl update listener -listener ASMNET1LSNR_ASM -asm -remove -force

$ srvctl config listener -asmlistener
Name: ASMNEWLSNR_ASM
Type: ASM Listener
Owner: oracle
Subnet: 10.10.200.0
Home: <CRS home>
End points: TCP:1526
Listener is enabled.
Listener is individually enabled on nodes:
Listener is individually disabled on nodes:

$ srvctl config asm
ASM home: <CRS home>
Password file: +OCR_VOTE/orapwASM
Backup of Password file: +OCR_VOTE/orapwASM_backup
ASM listener: LISTENER
ASM instance count: 3
Cluster ASM listener: ASMNEWLSNR_ASM

새로 추가한 ASM LISTENER(ASMNEWLSNR_ASM) 만 남음

삭제와 동시에 해당 리스너도 내려감





grid 종료(1번 노드, 2번 노드 모두)

1
# crsctl stop crs





OS에서 Private IP 정보 변경

/etc/hosts 파일 수정(1번 노드, 2번 노드 모두)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# vi /etc/hosts
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
##Public
192.168.200.10 oel19db1
192.168.200.20 oel19db2

##Private
10.10.200.10 oel19db1-priv
10.10.200.20 oel19db2-priv

##Virtual
192.168.200.100 oel19db1-vip
192.168.200.200 oel19db2-vip

##SCAN
192.168.200.150 oel19db-scan

Private IP 10.10.200.n 으로 변경





OS의 IP 변경

1
2
3
4
5
6
7
8
9
10
11
12
13
14
1번 노드
# vi /etc/sysconfig/network-scripts/ifcfg-ens35
(생략)
기존 IPADDR=10.10.10.10
변경 IPADDR=10.10.200.10
(생략)
NAME=ens35

2번 노드
# vi /etc/sysconfig/network-scripts/ifcfg-ens35
(생략)
기존 IPADDR=10.10.10.20
변경 IPADDR=10.10.200.20
(생략)





network restart 후 ip 확인

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
1번 노드
# systemctl restart network.service
# ifconfig
ens32: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.200.10  netmask 255.255.255.0  broadcast 192.168.200.255
        inet6 fe80::20c:29ff:fed3:6d16  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:d3:6d:16  txqueuelen 1000  (Ethernet)
        RX packets 12850  bytes 4264157 (4.0 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 11002  bytes 2830953 (2.6 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens35: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.10.200.10  netmask 255.255.255.0  broadcast 10.10.200.255
        inet6 fe80::20c:29ff:fed3:6d20  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:d3:6d:20  txqueuelen 1000  (Ethernet)
        RX packets 262231  bytes 212006693 (202.1 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 452873  bytes 504885774 (481.4 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

2번 노드
# systemctl restart network.service
# ifconfig
ens32: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.200.20  netmask 255.255.255.0  broadcast 192.168.200.255
        inet6 fe80::250:56ff:fe3d:54c6  prefixlen 64  scopeid 0x20<link>
        ether 00:50:56:3d:54:c6  txqueuelen 1000  (Ethernet)
        RX packets 11864  bytes 4396803 (4.1 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 9542  bytes 2414978 (2.3 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens35: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.10.200.20  netmask 255.255.255.0  broadcast 10.10.200.255
        inet6 fe80::250:56ff:fe39:a3bc  prefixlen 64  scopeid 0x20<link>
        ether 00:50:56:39:a3:bc  txqueuelen 1000  (Ethernet)
        RX packets 453371  bytes 497024399 (473.9 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 262240  bytes 213624630 (203.7 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

정상적으로 Private IP가 10.10.200.n 대역으로 변경됨





grid 기동(1번 노드, 2번 노드 모두)

1
# crsctl start crs





기존 Private IP 정보 삭제 및 확인

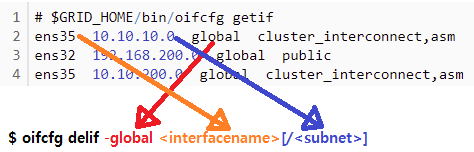

예시와 같이 입력

Private IP delif 예시

1
2
3
4
5
6
7
8
9
10
$ $GRID_HOME/bin/oifcfg getif
ens35  10.10.10.0  global  cluster_interconnect,asm
ens32  192.168.200.0  global  public
ens35  10.10.200.0  global  cluster_interconnect,asm

$ $GRID_HOME/bin/oifcfg delif -global ens35/10.10.10.0

$ $GRID_HOME/bin/oifcfg getif
ens32  192.168.200.0  global  public
ens35  10.10.200.0  global  cluster_interconnect,asm

정상적으로 10.10.10.0 대역이 삭제됨





asmnetwork 의 정보 변경

기존 정보 확인

1
2
3
4
5
6
7
# srvctl config asmnetwork
ASM network 1 exists
Subnet IPv4: 10.10.10.0//
Subnet IPv6:
Network is enabled
Network is individually enabled on nodes:
Network is individually disabled on nodes:





기존 정보 삭제 후 확인

1
2
3
# srvctl remove asmnetwork -netnum 1
# srvctl config asmnetwork
PRCN-2045 : No network exists





신규 정보 삽입 후 확인

1
2
3
4
5
6
7
8
9
# srvctl add asmnetwork -netnum 1 -subnet 10.10.200.0
# srvctl config asmnetwork
ASM network 1 exists
Subnet IPv4: 10.10.200.0//
Subnet IPv6:
Network is enabled
Network is individually enabled on nodes:
Network is individually disabled on nodes:
# srvctl start asmnetwork





db 기동 후 grid 전체 상태 확인

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
# srvctl start database -db ORADB

# crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.LISTENER.lsnr
               ONLINE  ONLINE       oel19db1                 STABLE
               ONLINE  ONLINE       oel19db2                 STABLE
ora.chad
               ONLINE  ONLINE       oel19db1                 STABLE
               ONLINE  ONLINE       oel19db2                 STABLE
ora.net1.network
               ONLINE  ONLINE       oel19db1                 STABLE
               ONLINE  ONLINE       oel19db2                 STABLE
ora.ons
               ONLINE  ONLINE       oel19db1                 STABLE
               ONLINE  ONLINE       oel19db2                 STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.ASMNEWLSNR_ASM.lsnr(ora.asmgroup)
      1        ONLINE  ONLINE       oel19db1                 STABLE
      2        ONLINE  ONLINE       oel19db2                 STABLE
      3        ONLINE  OFFLINE                               STABLE
ora.DATA.dg(ora.asmgroup)
      1        ONLINE  ONLINE       oel19db1                 STABLE
      2        ONLINE  ONLINE       oel19db2                 STABLE
      3        OFFLINE OFFLINE                               STABLE
ora.LISTENER_SCAN1.lsnr
      1        ONLINE  ONLINE       oel19db2                 STABLE
ora.OCR_VOTE.dg(ora.asmgroup)
      1        ONLINE  ONLINE       oel19db1                 STABLE
      2        ONLINE  ONLINE       oel19db2                 STABLE
      3        OFFLINE OFFLINE                               STABLE
ora.asm(ora.asmgroup)
      1        ONLINE  ONLINE       oel19db1                 Started,STABLE
      2        ONLINE  ONLINE       oel19db2                 Started,STABLE
      3        OFFLINE OFFLINE                               STABLE
ora.asmnet1.asmnetwork(ora.asmgroup)
      1        ONLINE  ONLINE       oel19db1                STABLE
      2        ONLINE  ONLINE       oel19db2                 STABLE
      3        OFFLINE OFFLINE                               STABLE
ora.cvu
      1        ONLINE  ONLINE       oel19db2                 STABLE
ora.oel19db1.vip
      1        ONLINE  ONLINE       oel19db1                 STABLE
ora.oel19db2.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE
ora.oradb.db
      1        ONLINE  ONLINE       oel19db1                 Open,HOME=/ORA19/app
                                                             /oracle/product/19.3
                                                             .0/db_1,STABLE
      2        ONLINE  ONLINE       oel19db2                 Open,HOME=/ORA19/app
                                                             /oracle/product/19.3
                                                             .0/db_1,STABLE
ora.qosmserver
      1        ONLINE  ONLINE       oel19db2                 STABLE
ora.scan1.vip
      1        ONLINE  ONLINE       oel19db2                 STABLE
--------------------------------------------------------------------------------

서비스 모두 정상





리스너 확인

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
$ TNS_ADMIN=$GRID_HOME/network/admin
일반 리스너
$ lsnrctl status

LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 28-JUL-2021 06:38:56

Copyright (c) 19912019, Oracle.  All rights reserved.

Connecting to (ADDRESS=(PROTOCOL=tcp)(HOST=)(PORT=1521))
STATUS of the LISTENER
------------------------
Alias                     LISTENER
Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
Start Date                28-JUL-2021 06:27:16
Uptime                    0 days 0 hr. 11 min. 40 sec
Trace Level               off
Security                  ON: Local OS Authentication
SNMP                      OFF
Listener Parameter File   /ORA19/app/grid/19.3.0/network/admin/listener.ora
Listener Log File         /ORA19/app/oracle/diag/tnslsnr/oel19db1/listener/alert/log.xml
Listening Endpoints Summary...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=LISTENER)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=192.168.200.10)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=192.168.200.100)(PORT=1521)))
Services Summary...
Service "+ASM" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_DATA" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_OCR_VOTE" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "ORADB" has 1 instance(s).
  Instance "ORADB1", status READY, has 1 handler(s) for this service...
Service "ORADBXDB" has 1 instance(s).
  Instance "ORADB1", status READY, has 1 handler(s) for this service...
The command completed successfully

ASM 리스너
$ lsnrctl status ASMNEWLSNR_ASM

LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 28-JUL-2021 06:40:31

Copyright (c) 19912019, Oracle.  All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=IPC)(KEY=ASMNEWLSNR_ASM)))
STATUS of the LISTENER
------------------------
Alias                     ASMNEWLSNR_ASM
Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
Start Date                28-JUL-2021 06:27:18
Uptime                    0 days 0 hr. 13 min. 13 sec
Trace Level               off
Security                  ON: Local OS Authentication
SNMP                      OFF
Listener Parameter File   /ORA19/app/grid/19.3.0/network/admin/listener.ora
Listener Log File         /ORA19/app/oracle/diag/tnslsnr/oel19db1/asmnewlsnr_asm/alert/log.xml
Listening Endpoints Summary...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=ASMNEWLSNR_ASM)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.10.200.10)(PORT=1526)))
Services Summary...
Service "+ASM" has 2 instance(s).
  Instance "+ASM1", status READY, has 2 handler(s) for this service...
  Instance "+ASM2", status READY, has 1 handler(s) for this service...
Service "+ASM_DATA" has 2 instance(s).
  Instance "+ASM1", status READY, has 2 handler(s) for this service...
  Instance "+ASM2", status READY, has 1 handler(s) for this service...
Service "+ASM_OCR_VOTE" has 2 instance(s).
  Instance "+ASM1", status READY, has 2 handler(s) for this service...
  Instance "+ASM2", status READY, has 1 handler(s) for this service...
The command completed successfully

IP가 모두 정상적으로 변경됨





참조 :

https://positivemh.tistory.com/322



오라클 11g R2 RAC IP 변경 방법(IP Change)

OS환경 : Oracle Linux6.8(64bit) DB 환경 : Oracle Database 10.2.0.4, 11.2.0.4 방법 : Oracle RAC IP 변경 방법(IP Change) 작업 전 참고사항 * $ORA_CRS_HOME 이란 oracle 10g clusterware의 HOME 경로임 * $..

positivemh.tistory.com

How to Modify Private Network Information in Oracle Clusterware (Doc ID 283684.1)
How to Modify SCAN Setting or SCAN Listener Port after Installation [ID 972500.1]

How to Update the IP Address of the SCAN VIP Resources (ora.scan{n}.vip) (Doc ID 952903.1)

How to Modify Public Network Information including VIP in Oracle Clusterware (Doc ID 276434.1)

오라클 클러스터웨어에서 VIP를 포함한 공용 네트워크 정보를 수정하는 방법 (Doc ID 1572572.1)

https://docs.oracle.com/en/database/oracle/oracle-database/19/cwadd/server-control-command-reference.html#GUID-F1AC9288-D638-4B90-8C79-8286CA2E7893
